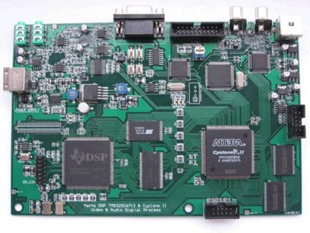

（DSP TMS320C6713浮點處理器 ＋Cyclone II FPGA EP2C5 視音頻開發板）

應用:

1、電臺,電視臺,舞臺等場合的專業音頻處理（調音，均衡，效果器等）；
2、醫療上的數據分析處理（如醫療影像分析，心率譜分析等）。
3、靜態的視頻壓縮，處理和傳輸。
4、研究生，本科生數字圖像及數字音頻處理的教學平臺。
5、工程師可利用本平臺實現數字信號處理的算法。
6、直接用于2 次開發。由TI DSP 芯片TMS320C6713(200M 主頻)和Altera FPGA Cyclone II EP2C5 組成的音視頻開發板，DSP 主要做音頻處理，同時可以將FPGA 采集的視頻數據接收進來做視頻分析和處理，兩者結合，完美實現視頻和音頻的高速處理。

開發板特點:

1．使用TMS320C6713 和Cyclone II EP2C5 運算平臺, 性價比優越的高速處理平臺.
2．支持視頻采集(ITU-R656), 可以應用TI 的DSPLIB 做二次開發,EMIF通道采集視頻數據進DSP，提供CCIR656編解碼程序.
3．高精度音頻采集,EDMA 傳輸音頻數據(LIB),支持高速浮點高精度音頻信號處理.
4．CSL 庫應用例程,Bootload 程序,SDRAM 控制程序.

DSP 部分資源（硬件）：

TI 200M 主頻浮點DSP 芯片；片上256K×32bit RAM
外擴8M×16bit SDRAM 16Mbit Flash ROM
*CIRRUS 最新專業級音頻AD/DA，正負電源供電，差分輸入輸出，實際信噪比超過90dB，
最高采樣率192K，結合了相關的運放濾波配置電路，完全滿足專業級音頻產品的開發；

軟件：

EDMA 操作LIB（包括Mcbsp 和并口，支持PINGPONG 操作）；
CSL 庫應用和DSPLIB 應用例子（IIR，F(xiàn)IR，F(xiàn)FT 等示例算法程序）；
FLASH ROM BOOTLOAD 程序（整個BOOTLOAD 詳細過程）；
音頻實時處理程序（2 段IIR濾波的均衡器程序，F(xiàn)FT 譜提取程序）；
視頻采集源碼；EMIF 操作程序；
IO 操作，定時器操作程序；
TI 的算法庫；

FPGA 部分資源（硬件）：

Altera Cyclone II 芯片EP2C5；
視頻AD/DA 芯片（SAA7114，SAA7121）,外擴2片256×16bit的高速SRAM，可實現幀存儲。
STC 單片機STC89LE52；

軟件部分：

視頻AD/DA 的配置程序；
視頻采集的FPGA 程序（ITU-R656 解碼程序，片內雙端口RAM 操作存取視頻數據程序）；
FPGA,DSP,MCU的源代碼 ;
PDF原理圖;

音頻數據的采集和IIR處理

C6713是浮點處理器,針對高端音頻信號處理進行了有效的架構優化,C6713帶2個McAsp device,該器件支持多達8通道的數據收或發,是TI專門針對多路音頻信號應用而設計的接口.

板子提供的例程基于McBsp,但硬件引線都接到FPGA當中,用戶可以靈活配置各種用法.音頻采集使用了EDMA通道傳輸,實現了CPU對音頻的實時高速處理而不須忙于搬運處理數據.

音頻AD/DA采用Cirrus公司高性能器件CS4272,最高采樣率達192k.

McBsp配置為主動模式,系統上電后DSP配置McBSP輸出LRCK(左右通道時鐘),SCLK(串行時鐘),同時收發AD/DA的數據,接收的音頻數據經DMA通道送給CPU,從而實現數據的高速處理.

音頻例程實現的是IIR濾波功能，濾波的系數通過根目錄下的matlab程序bandpass.m提取處理，用戶可以通過程序的配置看到整個IIR濾波器的實現過程，其中bypass_bit=1時進行IIR信號處理，實現的是150Hz到3400Hz的帶通濾波功能。

if(bypass_bit==1)

{ DSPF_sp_biquad(Buffer_iir_l,b0,a0,dlyl_0,mid_iir,512); DSPF_sp_biquad(mid_iir,b1,a1,dlyl_1,Buffer_iir_l,512);

DSPF_sp_biquad(Buffer_iir_r,b0,a0,dlyr_0,mid_iir,512);

DSPF_sp_biquad(mid_iir,b1,a1,dlyr_1,Buffer_iir_r,512);

}

程序使用EDMA配置音頻接口，其配置采用了EDMA的12號和13號中斷，具體可以參考TI的EDMA配置文檔。

IRQ_reset(IRQ_EVT_EDMAINT);

IRQ_disable(IRQ_EVT_EDMAINT);

EDMA_intDisable(12); /* ch 12 for McBSP transmit event XEVT0 */

EDMA_intDisable(13); /* ch 13 for McBSP receive event REVT0 */

IRQ_clear(IRQ_EVT_EDMAINT);

EDMA_intClear(12);

EDMA_intClear(13);

IRQ_enable(IRQ_EVT_EDMAINT);

EDMA_intEnable(12);

EDMA_intEnable(13);


配套清單：
開發板，開關電源一只，串口線一條，音頻線,視頻線,開發光盤一張，Byteblaster II 下載線一條。



1、TMS320C6713 和FPGA Cyclone II 結合的開發板有什么優勢嗎？

答：通常的視音頻開發板是單DSP 或者是DSP+CPLD 架構，這種架構一般是基于用CPLD 做IO 口的簡單擴展和一些簡單的邏輯配置，在實時視頻處理中，CPLD 是很難達到要求的，而FPGA 除了高速，大容量之外，還在片內嵌入了高速RAM 和多個硬件乘法器（實時DSP 模塊），在視頻開發的實踐中，往往會用到1D 的圖像實時乘加運算（如色度空間轉換，直方圖均衡等），CPLD 就完全做不到了，而Cyclone II 因?yàn)榍度肓硕喑朔ㄆ鞯挠布﨑SP 模塊， 做起來就很容易。同時，cyclone II 內嵌的RAM 可以做雙端口RAM 操作，很容易配置為PINGPONG 操作流程，從而實現和TMS320C6713總線的高速數據交換，如果使用DSP+CPLD 方案就很難做到這一點了。

TMS320C6713（200MHz 主頻）用來做實時的視頻處理是比較吃力的，就算完全使用了高速EDMA 通道進行視頻數據傳輸，在Full D1 圖像中，1 line（64us）的處理指令數也就是12800 條，還要加上SDRAM 數據區的搬運時間，實時處理25Frame/s 是很難的，但是，如果不需要實時處理，或者是實時處理部分的算法交給FPGA 做的話，TMS320C6713做非實時的圖像分析和檢測是非常方便的。因?yàn)門I 提供了足夠的處理庫，同時，DSP 的編程的可操作性要相對容易。

總之，TMS320C6713和Cyclone II FPGA 結合的視頻，音頻處理平臺既兼顧了編程的易實現性，又兼顧了視頻處理的實時性，是一個非常適合做產品開發的實驗平臺。

2、音頻接口部分使用的AD/DA 有什么特點？

答：我們?cè)谧钚掳姹镜?713 上使用的音頻AD/DA 是cirrus 公司最新推出的專業級音頻AD/DA 芯片，差分輸入，輸出使用運放搭建了2 級3 階巴特沃夫?yàn)V波器，結合了最高192K 的采樣率，完全滿足專業音頻開發的要求。現在市面上絕大部分的開發板的音頻接口都使用AIC23，AIC23 在專業音頻，特別是要求高信噪比的場合就顯得檔次低。主要原因是其使用單端輸入輸出接口，同時，它標稱的理想信噪比和動態范圍都不高。
