產品清單：

1、DM642開發板核心板(6層板，60mm x 100mm) x1
2、DM642開發板應用板(4層板, 220mm x 110mm) x1
3、5V電源 一個
4、BNC視頻輸入線 一根
5、串口線 一根
6、音頻線 一根
7、視頻輸出線 一根
8、光盤 x2張(1、含CCS，說明書，原理圖、各種資料和基本例程。2、標準視頻分析例程)
9、合格證 x1
10、保修卡 x1

選配件：
攝像機 160元  /Dsp/acc34845c6be3a12.html
7寸液晶屏 350元 /others/310e77f13a6d184d.html

系統簡介：

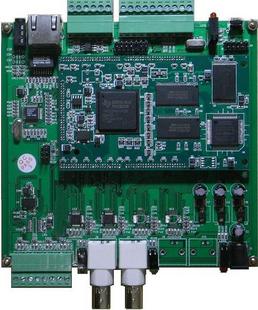

這是本公司的DM642開發板系列之一，和老的開發板比較，新板由兩部分組成：核心板和應用板。功能和靈活性都有較大提高，同時保持了一貫的穩定性，核心板上主要有DM642，SDRAM，F(xiàn)LASH，CPLD等核心芯片，應用板則包含各種外圍IO接口電路，比如視頻，音頻，RS232，RS485，網絡接口，電源等電路。因此，客戶可以針對自己的產品，簡單的修改應用板，就可以適應各種外殼的產品，比如視頻服務器和網絡攝像機等。

操作系統：Windows 2000或者Windows XP

開發軟件：CCS2.20.18或以上版本

電路板尺寸：核心板100mmx60mm,采用6層板工藝，應用板130mmx130mm,采用2層板工藝，全部布線通過信號完整性分析，運行，穩定可靠。

開發板主要特性：

DSP處理器:   TMS320DM642，600M主頻，4.8億條指令每秒

DSP外部總線時鐘：100M

SDRAM:       4根4Mx16bits, 64位總線寬度

FLASH:       1片NOR FLASH4M×8bits

DSP引導方式: FLASH引導

電源輸入:    +5V輸入

視頻輸入:    2路復合視頻輸入，最大輸入范圍0-1Vpp，

             NTSC:720x525 30幀/秒；

             PAL: 720x625 25幀/秒

視頻輸出:    1路復合視頻輸出，最大輸出范圍 Y: 0-1Vpp,

             C: 0-0.89Vpp

音頻輸入:    1路輸入，8KHz - 96KHz, 16/20/24采樣

音頻輸出:    1路輸出，8KHz - 96KHz, 16/20/24采樣

數字輸入:    4路數字開關量信號輸入

數字輸出:    4路數字開關量信號輸出

LED燈:       4個用戶自定義LED燈，1個電源指示燈

網絡接口:    1個10M/100M自適應網絡接口

DSP調試接口: JTAG接口，符合IEEE1149標準

CPLD調式接口:JTAG接口

UART:        1個RS232接口，1個RS485接口

1個EEPROM

1個WATCH DOG

工作溫度:    0 - 70度

功率消耗:    小于5W

實驗列表:

◇  視頻通道采集、H264壓縮和網絡通信演示實驗

◇  視頻通道采集實驗

◇  視頻通道采集和回放實驗

◇  音頻通道采集和輸出實驗

◇  串口通訊實驗

◇  網絡通訊實驗

◇  FLASH的引導程序（Boot Loader）

◇  FLASH燒寫實驗

◇ 發光二極管的顯示實驗

◇ 內存SDRAM測試實驗

◇  CPLD的LED控制邏輯的硬件實現

◇  CPLD的控制描述Verilog HDL語言例程，其包括整個開發板完整的控制邏輯實現

◇ 視頻JPEG編解碼實驗

◇ 視頻MPEG2編解碼實驗

◇ 視頻H.263編解碼實驗

◇ 視頻JPEG編解碼網絡傳輸實驗

另有很多其他圖像處理例程，包括：

圖像反色實驗

圖像的灰度顯示實驗

圖像的閾值分割實驗

灰度圖的線形變換實驗

灰度窗口實驗

灰度拉升實驗

直方圖實驗

灰度均衡實驗

圖像平移實驗

圖像的垂直鏡象變換實驗

圖像的水平鏡象變化實驗

圖像縮放實驗

圖像旋轉實驗

圖像平滑實驗

圖像中值濾波實驗

圖像銳化實驗

圖像邊緣檢測實驗
