1.1 產品簡介

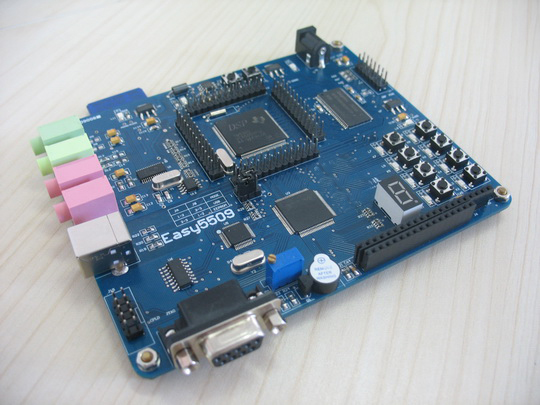

  Easy5509開發板是一套基于TMS320VC5509A DSP 的學習和二次開發平臺。
  1、提供了30多個實驗項目，同時提供完整的原理圖、代碼和常用的外圍接口，完全可以作為個人、公司、高校和研究所的初學者學習和教學的工具。
  2、同時，引出DSP所有的控制信號，可以作為二次開發的開發平臺。
  3、充分考慮了EMC,EMI以及散熱、安裝方面的因素，最大可能的引出了所有接口。
  4、價格十分低廉，特別適合學生學習使用。

1.2 系統資源
·         DSP處理器TMS320VC5509A，16位數據總線，最高工作頻率200M；
·         片內內置128K * 16位 SRAM；
·         片內內置 32K * 16位 雙通道RAM；
·         片內內置 96K * 16位 單通道RAM；
·         片內內置 32K * 16位 ROM；
·         擴展 4M * 16位 同步動態SDRAM，HY57V641620；
·         擴展 512Kb EEPROM，AT25F1024N，可通過SPI bootlodaer，可燒寫用戶程序；
·         CPLD 使用EPM240T100C5，提供下載接口，用戶可以編寫自己的代碼；
·         提供RTC單元；
·         提供1個8段數碼管；
·         提供8個LED發光管，方便狀態指示；
·         提供8個獨立按鍵；
·         提供1個蜂鳴器；
·         專用復位芯片MAX706R，保證可靠復位，有獨立復位按鈕，可手工復位；
·         提供1路RS-232接口，可連接PC進行實驗；
·         提供雙通道10位AD輸入接口；
·         支持SD卡；
·         支持USB2.0 FullSpeed接口；
·         支持雙聲道喇叭輸出；
·         支持耳機輸出；
·         支持MIC輸入；
·         支持LINEIN輸入；
·         提供12864中文圖形液晶接口；
·         提供1602字符液晶接口；
·         外擴多達5路的可屏蔽中斷源輸入接口；
·         DMA、EHPI、Mcbsp、數據線，地址線等120pin引腳全部引出，方便用戶擴展開發；
·         提供+5V、3.3V、3.3VA、1.8V、GND、GNDF等電源測試點；
·         供電直接由外部穩壓電源來提供，更加穩定可靠，USB沒有供電功能；
·         提供四個固定孔，方便用戶安裝固定；
·         物理尺寸：13.5 * 11 cm；
·         采用2層板工藝設計，全機器貼片工藝焊接，性能可靠穩定；

1.3 擴展接口
·         DSP總線、DMA、EHPI、Mcbsp等所有功能引腳引出，4個30針的插座，管腳間距2.54mm，用
           戶可以擴展使用；
·         符合IEEE 1149.1標準的DSP JTAG接口，IDC14，管腳間距2.54mm，可以配合市面上所有標
           準JTAG接口仿真器使用；
·         12864中文圖形液晶接口引出，20p孔座，管腳間距2.54mm；
·         1602字符液晶接口引出，16p孔座，管腳間距2.54mm；
·         CPLD的標準JTAG接口，IDC10插座，管腳間距2.54mm，可下載自己編寫的CPLD代碼；
·         1路RS-232標準DB9孔式接口插座，1路RS-232接口SIP3插座引出；
·         1路USB DEVICE B型接口標準插座；
·         1路音頻喇叭T輸出接口；
·         1路音頻耳機輸出接口；
·         1路MIC輸入接口；
·         1路LINEIN輸入接口；
·         DC 5V外部電源輸入接口；

1.4 代碼及實驗項目
以下程序基于CCS3.3實現，CPLD代碼為VHDL語言，基于QuartusII 6.0。

· 基本實驗

  實驗1． XF控制實驗；
  實驗2． 定時器實驗；
  實驗3． RTC實驗；
  實驗4． 外部中斷實驗；
  實驗5． GPIO控制實驗；
  實驗6． 看門狗實驗；
  實驗7． AD實驗；
  實驗8． USB接口實驗；
  實驗9． SPI bootloader實驗;
  實驗10．音頻Codec實驗；
  實驗11．1602字符液晶顯示實驗;
  實驗12．12864圖形液晶顯示實驗；
  實驗13．SD卡讀寫實驗；
  實驗14．SDRAM讀寫實驗；
  實驗15．USB直接下載程序；
  實驗16．LED燈實驗；
  實驗17．串口通訊實驗；
  實驗18．?dāng)?shù)碼管顯示實驗；
  實驗19．按鍵實驗；
  實驗20．蜂鳴器控制實驗；

· 算法實驗

  實驗21．Reverse實驗；
  實驗22．Enhance實驗；
  實驗23．FFT實驗；
  實驗24．FIR實驗；
  實驗25．FIRLMS實驗；
  實驗26．IIR實驗；

· BIOS實驗

  實驗50．CLK實驗；
  實驗51．HELLO實驗；
  實驗52．Mailbox實驗；
  實驗53．Mutex實驗；
  實驗54．queue實驗；
  實驗55．semaphore實驗；
  實驗56．swi實驗；
  實驗57．task實驗；

· 擴展實驗

  實驗27．音頻輸入輸出聯合實驗；
  實驗28．CPLD燒寫實驗；

1.5 相關資料

1． 完整的原理圖（Protel99格式，DXP格式和PDF格式），快速掌握多項實用接口的應用；
2． 實驗提供C語言源代碼，均有詳細中文注釋；
3． 在線燒寫EEPROM的方法與工具，用以固化用戶自己的程序；
4． 官方手冊：5509 DSP相關官方資料，包括Applications Notes，CCS，dsplib_2.40.00等；
5． 開發文檔：提供DSP相關開發文檔，包括CCS教程，TMS320VC5509A USB文檔集等；
6． 數據手冊：提供開發板上全部芯片的芯片資料；
7． 送原版TI DSP開發環境CCS3.3；
8． 送Quartus II 6.0開發環境；
9． 贈送Acrobat reader、Keil C、Bushound USB總線監聽軟件、Sscom串口調試助手等調試工具；
10．贈送Altera下載線原理圖；
11．贈送液晶字模軟件；
12．贈送TCP/IP協議卷：卷1～3；
13．贈送USB規范文檔；
14．贈送CAN2.0規范文檔；
15．贈送FAT16、FAT32系統說明文檔；
16．贈送 TI 全系列芯片封裝庫；
17．用戶手冊：非常詳細，包含安裝步驟，硬件資源，電路分析、代碼說明等；
18．提供Easy5509主要接插件位置的PCB圖，方便用戶擴展；
19．提供Easy5509開發板所有元器件封裝庫！
以上贈送資料僅供學習用，請勿用于商業用途，商用請購買正版！

1.6 裝箱清單

1、      Easy5509開發板1塊；
2、      ＋5V直流穩壓電源1個；
3、      USB高級屏蔽連線1條；
4、      串口直連線1條（一頭針一頭孔）；
5、      用戶光盤一張；
6、      DSP超值學習資料光盤一張（DVD）

選配

XDS100 DSP仿真器   150元
XDS510 DSP仿真器白金增強版  380元
XDS510 PLUS V1 DSP仿真器  780元
XDS510 PLUS V2 DSP仿真器  1180元
